Как рассчитать водосток: кронштейны, воронки, трубы и хомуты

Короткий ответ по шагу креплений: кронштейны пластикового желоба ставят не дальше 50 см друг от друга, длинные крюки металлического — с шагом 600–900 мм, короткие крюки на лобовую доску — не дальше 500 мм. Хомуты трубы у пластика — не дальше 80 см, у металла — не дальше 1,5 м и минимум два на каждую трубу. Ниже — полный расчёт с формулами и примером на реальный дом.

Шпаргалка по расстояниям

Сколько нужно воронок

Это первое, что считают: от числа воронок зависит и количество труб, и колен, и хомутов.

У пластиковой системы Grand Line одна воронка 120/90 собирает воду с 62–87 м² кровли, но не более чем с 10 погонных метров желоба. У системы 135/90 — с 105–141 м² и тоже не более 10 погонных метров.

Ограничений здесь два, и работает то, которое строже. Дом с крышей 159 м² по площади требует трёх воронок. Но если самый длинный скат больше 10 м, на него одной воронки уже мало — нужны две. Итого четыре, хотя «по площади» хватало трёх.

У металлических систем ограничение задано длиной: между воронками не более 10 погонных метров для 125×90 и не более 15 — для 150×100. Поэтому на длинном карнизе система 150×100 позволяет обойтись меньшим числом стояков.

Желоба, углы, соединители и заглушки

• Желоба. Сложить длину всех сторон кровли, где будет жёлоб, разделить на 3 м и округлить вверх.
• Углы желоба. Столько же, сколько углов у кровли. У пластиковой системы Grand Line угол универсальный — один и тот же элемент работает и как внутренний, и как наружный.
• Соединители желоба. Считают отдельно для каждого ската: длину ската разделить на 3 и округлить вниз.
• Заглушки. Если система замкнута по периметру — не нужны. Если разомкнута, ставят по заглушке на каждый свободный торец.

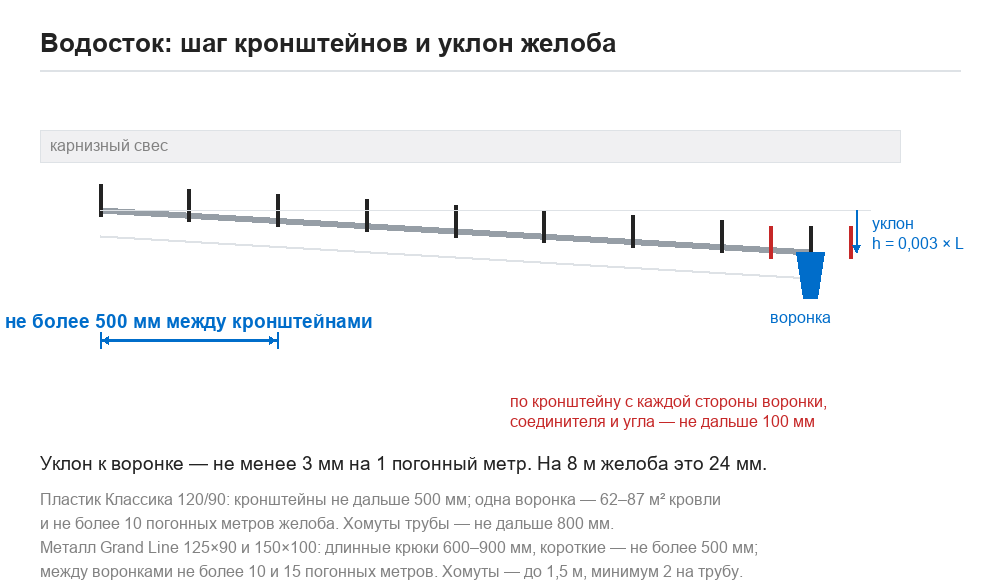

Формула для кронштейнов желоба

Кронштейнов почти всегда нужно больше, чем кажется: кроме шага 50 см, их ставят с обеих сторон каждого соединительного элемента — соединителя, угла и воронки — не дальше 10 см от него.

Отсюда формула Grand Line для пластиковой системы:

N = L / 50 + (Nуглов + Nсоединителей + Nворонок) × 2

где L — общая длина желобов в сантиметрах. На доме с 26,5 м желобов, одним углом, восемью соединителями и четырьмя воронками получается 2650 / 50 + (1 + 8 + 4) × 2 = 53 + 26 = 79 кронштейнов. Почти треть из них — это те самые «парные» у стыков, о которых обычно забывают.

Уклон желоба

Жёлоб должен иметь уклон к воронке не менее 3 мм на погонный метр. Это делается не подгибанием желоба, а вертикальным смещением крюков: h = 0,003 × L, где L — расстояние между первым и последним крюками.

На участке 8 м смещение последнего крюка относительно первого составит 24 мм. Разуклонка всегда должна вести сток к воронке; если воронка стоит не на краю, а в середине желоба, скаты уклона делают в обе стороны от неё.

Отдельное правило для металлических систем: крюки ставят так, чтобы воображаемая линия продолжения кровельного полотна проходила на 20 мм выше внешнего края первого крюка. Так лавинный сход снега пройдёт над жёлобом, а не сорвёт его.

Трубы, колена и хомуты

• Трубы. Высоту дома до карниза разделить на длину трубы (3 м), умножить на количество воронок и округлить вверх.
• Колена. Если на стене нет выступов больше 2 см, на каждую воронку нужны 2 соединительных колена и 1 сливное.
• Соединительная муфта трубы. Нужна, если высота стены больше 3 м и трубы стыкуются между собой.
• Хомуты. У пластика — не дальше 80 см друг от друга, у металла — не дальше 1,5 м, но не меньше двух на трубу. Хомут обязателен в местах стыка труб (крепится нижняя труба) и у колен.

Нижнее сливное колено должно отстоять от земли примерно на 0,2 м. Выше — вода будет разбрызгиваться по цоколю, ниже — между коленом и землёй зимой намерзает лёд.

Пример расчёта на дом 159 м²

Типовой дом, общая длина желобов 26,5 м, один внутренний угол, самый длинный скат больше 10 м, система пластиковая 120/90. Комплект получается такой:

Обратите внимание на пропорцию: желобов девять, а кронштейнов семьдесят девять. Именно на кронштейнах чаще всего и не сходится смета, собранная «на глаз».

Что ещё учесть при монтаже

• Зазор между желобами. В металлической системе желоба стыкуют с зазором 3–4 мм на температурное расширение, стык обрабатывают кровельным герметиком. Для гарантированного зазора применяют втулку желоба.
• Вырез под воронку. В металлическом желобе вырезают V-образное отверстие шириной 100–110 мм для системы 125×90 и 120–130 мм для 150×100. От верхнего края желоба до выреза должно оставаться не менее 15 мм, а от торца желоба до воронки — примерно 150 мм.
• Ширина карнизной доски. Для длинных крюков начальная доска обрешётки должна быть шириной не менее 200 мм, а в утолщённой доске под ножку крюка делают пазы.
• Короткие крюки на готовую кровлю. Если кровля уже смонтирована, крюки ставят на лобовую доску. Для систем Grand Line 125/90 и 150/100 лобовая доска при этом должна быть обрезана вертикально.
• Не выводить гидроизоляцию в жёлоб. Плёнка перекроет вентиляционный зазор под кровлей.

Частые ошибки

1. Считать воронки только по площади. Ограничение по длине желоба строже: 10 погонных метров — потолок для 120/90 и 125×90.
2. Забыть парные кронштейны у стыков. Это четверть-треть всего количества.
3. Сделать жёлоб без уклона. Вода застаивается, зимой в желобе стоит лёд.
4. Собрать систему из разных серий. Желоба, воронки, трубы и кронштейны стыкуются только в пределах своей линейки.
5. Поставить систему меньшего сечения на большую крышу. Узкий жёлоб переливается через край в первый же сильный ливень.

Коротко

• Кронштейны пластикового желоба — через 50 см, плюс по два у каждого соединителя, угла и воронки.
• Длинные крюки металлического — 600–900 мм, короткие — не более 500 мм.
• Уклон желоба не менее 3 мм на метр, считается как h = 0,003 × L.
• Одна воронка 120/90 — 62–87 м² кровли и не более 10 погонных метров желоба.
• Хомуты трубы: пластик до 80 см, металл до 1,5 м и минимум два на трубу.
• Сливное колено — примерно в 0,2 м от земли.

Элементы продаются поштучно, поэтому комплект можно собрать точно по расчёту: пластиковые и металлические водосточные системы, отдельно кронштейны, крюки желоба, воронки и хомуты. Пришлите размеры скатов и высоту до карниза — посчитаем комплект целиком.
